华宁勘察工程数据基于GEO5 实现三维地质模型及BIM功能介绍20200101

华宁勘察工程数据基于GEO5

一、概况

华宁岩土工程勘察软件适合岩土工程勘察资料整理、绘图、计算、统计的计算机软件，具有岩土试验、岩土工程勘察、计算、统计、绘图及工作量结算等功能，可处理岩土试验、钻探、探井、取样、标贯、N10、N63.5、N120、静探、十字板、旁压、扁铲、载荷、波速等数据，可输出岩土工程勘察报告、各种试验成果表、统计表、计算表、各种图件（二维平面图、剖面图、柱状图、图例、等值线图等）。华宁软件自1984年开始研制，已推出20.5版，华宁岩土工程勘察软件在国内勘察各行业广泛应用。

为使华宁勘察软件有更大提升，实现三维化及在BIM应用，华宁软件开发中心与南京库仑软件技术有限公司强强联合，利用国际先进GEO5三维地质建模及岩土计算软件基础联合开发实现华宁勘察工程数据生成符合GEO5三维地质建模要求的接口数据文件，并快速导入GEO5三维地质建模软件，高效实现三维地质建模及勘察在BIM应用，提高勘察行业技术进步。

GEO5三维地质建模软件国际领先，功能强大，使用方便，用户易于学习及掌握，使用华宁勘察工程数据生成GEO5三维地质模型接口数据文件，导入GEO5三维地质建模软件，大幅提高三维地质建模效率，华宁勘察软件用户方便实现三维地质建模及勘察在BIM应用。

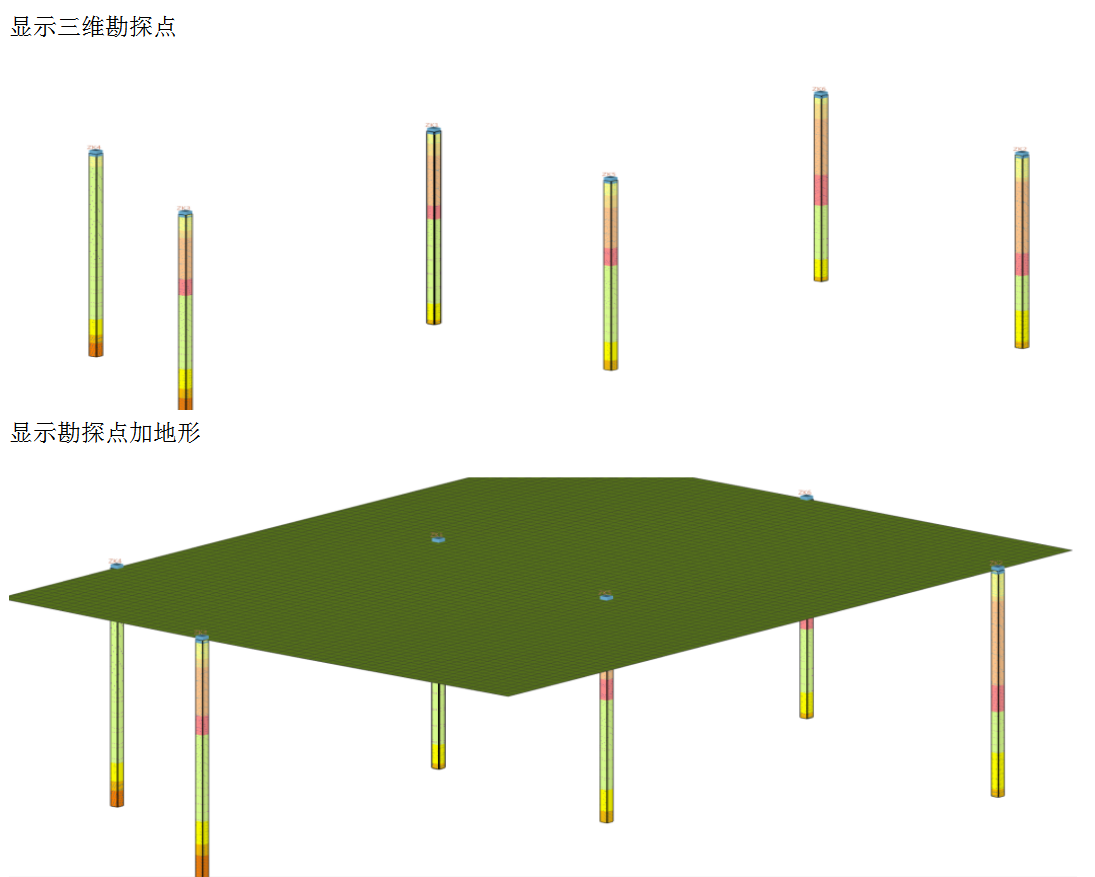

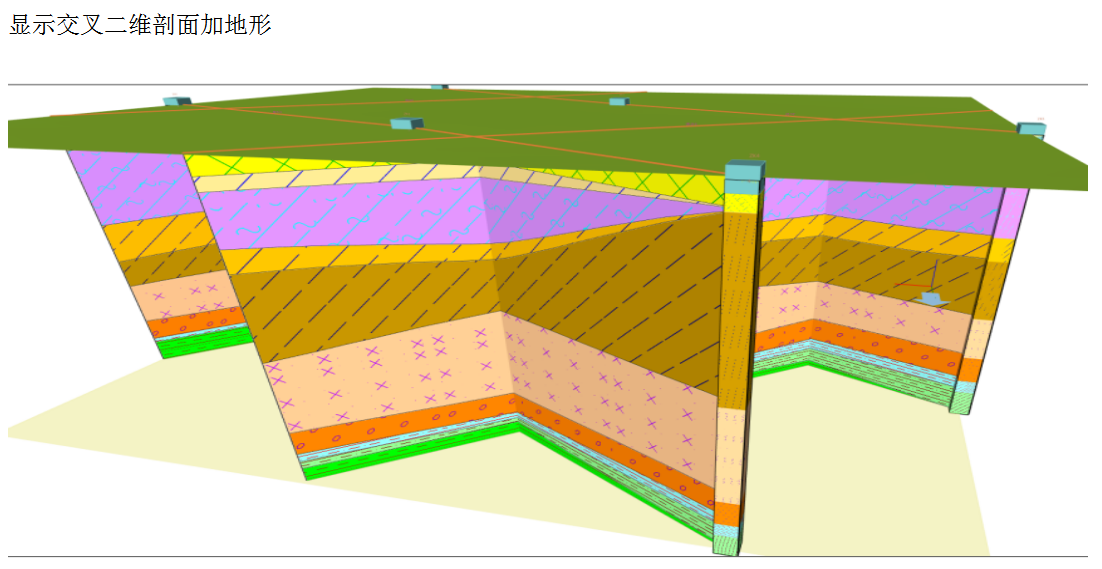

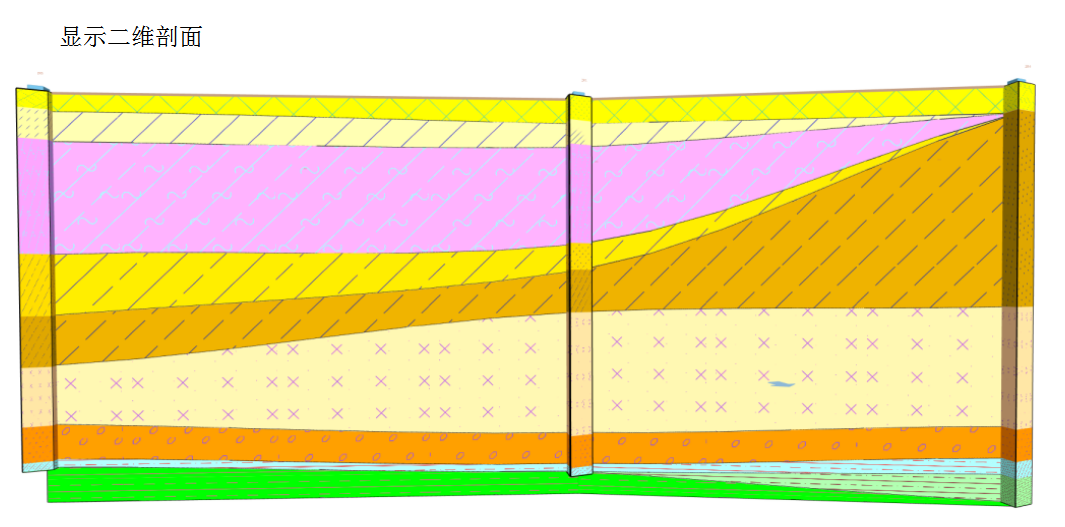

GEO5三维地质建模软件，可导入钻孔、标贯SPT、静探CPT、扁铲DMT、旁压PMT等勘察数据，建立三维地质模型后可360度方位观察场地地层情况、可任意切二维剖面、可看场地内任一点下地层（用初勘资料指导详勘）、可做地质剖面及柱状剖面、可地基承载力及单桩承载力及基础沉降、计算边坡稳定性等。

华宁软件开发中心代理南京库仑软件技术有限公司的GEO5软件系统，为华宁勘察软件用户提供华宁勘察工程数据基于GEO5实现三维建模使用方法咨询及服务。

二、三维地质建模基本方法

1、华宁勘察数据生成GEO5三维地质建模接口数据文件

在华宁岩土工程勘察软件 HNCAD 20.5版菜单下，单击其他-生成库仑GEO5三维地质建模接口数据，存在数据文件夹下GEO5所在子文件夹！文件名如下：

①地形点数据文件名：地形点.CSV

②钻孔地层数据文件名：孔号.CSV

③CPT数据文件名：静探_孔号.CSV

④DPT数据文件名：动探_孔号.CSV

⑤SPT数据文件名：标贯_孔号.CSV

⑥勘探点坐标水位数据文件名：勘探点坐标水位.CSV
